ТЭНы в системах водоподготовки для промышленных котельных

Для чего используются ТЭНы в системах водоподготовки

Водоподготовка — это процесс обработки воды для приведения её к требованиям промышленного или котельного использования. Она нужна для удаления примесей, снижения жесткости, предотвращения накипи и коррозии, а также обеспечения стабильной работы оборудования.

В системах котельной водоподготовки ТЭНы применяются как источник тепла для поддержания необходимых температурных режимов.

Они используются в:

• баках и емкостях хранения воды,
• системах приготовления и дозирования реагентов,
• деаэраторах,
• технологических резервуарах.

Основные функции ТЭНов:

• подогрев воды для ускорения химических процессов,
• нагрев реагентов для повышения их эффективности,
• поддержание температуры в емкостях,
• обеспечение условий для работы деаэраторов.

Температура напрямую влияет на процессы водоподготовки: ускоряет реакции, улучшает растворение реагентов и способствует удалению растворённых газов, что повышает эффективность всей системы.

Типы и конструкции ТЭНов

Трубчатые электронагреватели (ТЭНы) являются основным типом электрических нагревателей, применяемых в системах водоподготовки промышленных котельных. Они предназначены для нагрева воды, технологических растворов и поддержания заданного температурного режима в оборудовании котельной.

Конструктивно ТЭН представляет собой герметичную металлическую трубку, внутри которой размещены нагревательная спираль из сплава с высоким электрическим сопротивлением и электроизоляционный наполнитель, обеспечивающий передачу тепла от спирали к оболочке и одновременно изоляцию токоведущих элементов. На концах нагревателя расположены контактные выводы для подключения к электрической сети.

Материал оболочки выбирается с учетом условий эксплуатации и состава нагреваемой среды. В системах водоподготовки чаще всего применяются ТЭНы из нержавеющей стали, а при работе с агрессивными средами или повышенными температурами используются специальные коррозионностойкие сплавы, например Incoloy.

По конструктивному исполнению в промышленных системах водоподготовки применяются трубчатые электронагреватели и блочные ТЭНы (ТЭНБ).

ТЭНы представляют собой отдельные нагревательные элементы, которые устанавливаются непосредственно в рабочую емкость или оборудование. Они используются в баках, резервуарах и других установках, где не требуется большая тепловая мощность или предусмотрено применение нескольких независимых нагревательных элементов.

Блочные ТЭНы (ТЭНБ) состоят из нескольких трубчатых нагревателей, объединенных на общем фланце. Такая конструкция позволяет получить большую суммарную мощность, обеспечить равномерный нагрев рабочей среды и упростить монтаж и обслуживание оборудования. ТЭНБ широко применяются в деаэраторах, баках подготовки воды и других установках с высокой производительностью.

Другие типы электронагревателей (патронные, керамические, кольцевые, плоские и т.д.) в системах ХВО и котельной водоподготовки практически не применяются.

Все ТЭНы, используемые в системах водоподготовки, являются погружными и работают при непосредственном контакте с нагреваемой средой, что обеспечивает высокую эффективность теплоотдачи и минимальные тепловые потери.

Материал оболочки ТЭНов подбирается с учетом качества воды и условий эксплуатации. Для большинства систем применяются нагреватели из нержавеющей стали, а при работе с агрессивными средами и повышенными температурами используются специальные коррозионностойкие сплавы, например Incoloy.

В системах водоподготовки промышленных котельных ТЭНы используются для нагрева воды в деаэраторах, поддержания температуры в баках и резервуарах, приготовления реагентов и обеспечения стабильной работы технологических процессов.

Подбор электронагревателя

Правильный подбор ТЭНа для системы водоподготовки напрямую влияет на эффективность нагрева, срок службы оборудования и безопасность его эксплуатации. При выборе необходимо учитывать не только характеристики нагревателя, но и особенности технологического процесса, параметры рабочей среды и условия эксплуатации.

Ключевые параметры выбора

При подборе электронагревателя для системы водоподготовки промышленной котельной учитывают характеристики оборудования, режим его работы и свойства нагреваемой среды. Ошибка на этапе выбора может привести к нестабильной работе установки, увеличению расхода электроэнергии и преждевременному выходу нагревателя из строя.

Одним из основных параметров является мощность. Она рассчитывается исходя из объема воды или реагента, требуемой скорости нагрева и необходимости поддержания постоянной температуры. В системах водоподготовки ТЭНы чаще работают не на быстрый нагрев, а на поддержание заданного температурного режима в резервуарах, деаэраторах и баках приготовления реагентов.

Не менее важно правильно выбрать рабочее напряжение. Для промышленных котельных обычно применяются ТЭНы напряжением 380 В, поскольку они обеспечивают равномерное распределение нагрузки и позволяют использовать нагреватели большой мощности.

При выборе также учитываются рабочая температура и объем нагреваемой среды. Для воды, растворов реагентов и деаэрационных емкостей требуются разные температурные режимы, поэтому нагреватель должен обеспечивать стабильную работу без локального перегрева поверхности.

Выбор материала оболочки

Материал оболочки выбирается с учетом качества подготовляемой воды и химического состава среды. В большинстве установок водоподготовки используются ТЭНы из нержавеющей стали, поскольку они обладают высокой стойкостью к коррозии и подходят для постоянного контакта с водой.

Если система работает с агрессивными реагентами, деминерализованной водой или при повышенных температурах, предпочтение отдают оболочкам из Incoloy. Этот сплав обладает более высокой химической стойкостью и сохраняет прочность даже при длительной эксплуатации в тяжелых условиях.

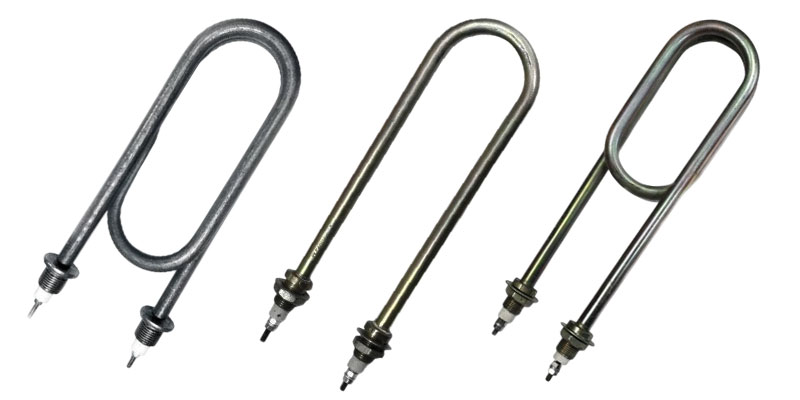

Виды трубчатых элетронагревателей

Ошибки при подборе

На практике наиболее частыми ошибками становятся выбор ТЭНа без учета химического состава воды, применение неподходящего материала оболочки и неправильный расчет мощности. Например, использование стандартной нержавеющей стали в среде с повышенным содержанием хлоридов может значительно ускорить коррозию, а завышенная удельная мощность приводит к интенсивному образованию накипи и локальному перегреву нагревательного элемента.

Кроме того, электронагреватель должен быть совместим с конструкцией оборудования: способом монтажа, рабочим давлением, температурным режимом и системой автоматического управления котельной.

Как качество воды влияет на срок службы ТЭНов

Кроме того, электронагреватель должен быть совместим с конструкцией оборудования: способом монтажа, рабочим давлением, температурным режимом и системой автоматического управления котельной.

• Накипь, жесткость и коррозия:

Повышенная жесткость воды способствует образованию на поверхности ТЭНа отложений солей кальция и магния. Накипь обладает низкой теплопроводностью и препятствует нормальной передаче тепла от нагревательного элемента к воде. В результате температура оболочки ТЭНа повышается, что ускоряет износ изоляционных материалов и нагревательной спирали.

Негативное влияние оказывает и коррозия. Наличие растворенного кислорода, углекислого газа, повышенная минерализация или агрессивные химические компоненты могут вызывать разрушение оболочки нагревателя. Особенно чувствительны к таким условиям ТЭНы, работающие в системах с нестабильным химическим режимом или недостаточной подготовкой подпиточной воды.

• Перегрев и сухой ход:

Образование накипи нередко становится причиной локального перегрева ТЭНа. Из-за ухудшения теплоотвода температура поверхности нагревателя значительно превышает расчетные значения, что приводит к ускоренному старению материалов и снижению ресурса оборудования.

Еще одной распространенной причиной повреждения является работа в режиме сухого хода, когда нагревательный элемент включается без достаточного контакта с жидкостью. В таких условиях температура ТЭНа быстро достигает критических значений, что может вызвать деформацию оболочки, разрушение изоляции и полный выход нагревателя из строя.

• Зависимость срока службы от качества воды:

Срок службы ТЭНов напрямую зависит от степени подготовки воды и соблюдения водно-химического режима котельной. Использование умягченной и деаэрированной воды позволяет существенно снизить интенсивность образования накипи и коррозионных процессов, обеспечивая стабильную работу нагревателей в течение длительного времени.

Напротив, эксплуатация в условиях повышенной жесткости, высокой минерализации или неудовлетворительного контроля качества воды приводит к увеличению тепловой нагрузки на ТЭН и сокращению его ресурса. Поэтому поддержание требуемых параметров воды является не только условием эффективной работы системы водоподготовки, но и одним из основных способов увеличения срока службы электронагревателей.

Эксплуатация и надежность

Надежность работы ТЭНов в системах водоподготовки промышленных котельных во многом определяется условиями эксплуатации и соблюдением требований к обслуживанию. Даже правильно подобранный нагреватель может выйти из строя значительно раньше расчетного срока при нарушении режима работы или отсутствии контроля за состоянием оборудования.

Типовые ошибки эксплуатации

Наиболее распространенной причиной отказов является работа ТЭНов в условиях интенсивного образования накипи. Отложения на поверхности нагревателя ухудшают теплоотвод и приводят к локальному перегреву оболочки и нагревательной спирали.

Еще одной распространенной ошибкой является эксплуатация в режиме сухого хода, возникающем при недостаточном уровне жидкости в резервуаре или неисправности системы контроля. Кроме того, негативное влияние оказывают частые включения и отключения нагревателей, превышение допустимой температуры, использование ТЭНов в средах, для которых они не предназначены, а также несоблюдение требований к качеству подпиточной воды.

Меры защиты и повышения ресурса

Для увеличения срока службы ТЭНов необходимо обеспечивать стабильный водно-химический режим и исключать условия, приводящие к перегреву нагревательных элементов. В промышленных системах водоподготовки для этого применяются системы автоматического контроля уровня воды и температуры, устройства защиты от сухого хода и перегрева, а также средства регулирования мощности нагрева.

Важную роль играет правильный выбор удельной поверхностной мощности ТЭНа. Снижение тепловой нагрузки на единицу поверхности позволяет уменьшить интенсивность образования накипи и повысить ресурс нагревателя.

Обслуживание и контроль состояния

Эксплуатация ТЭНов требует регулярного контроля технического состояния оборудования. В процессе обслуживания необходимо проверять состояние поверхности нагревателей, наличие отложений и следов коррозии, а также контролировать исправность электрических соединений и систем защиты.

Периодическая очистка ТЭНов от накипи и своевременная замена изношенных элементов позволяют предотвратить аварийные ситуации и сохранить эффективность нагрева. Не менее важным является постоянный контроль качества воды, поскольку именно состояние рабочей среды во многом определяет надежность и долговечность электронагревателей в системах водоподготовки промышленных котельных.

Применение ТЭНов в системах котельной

В системах водоподготовки промышленных котельных ТЭНы используются для поддержания необходимых температурных режимов на различных этапах подготовки воды и реагентов. От стабильности нагрева зависит эффективность химических процессов, работа оборудования и качество подготовленной воды.

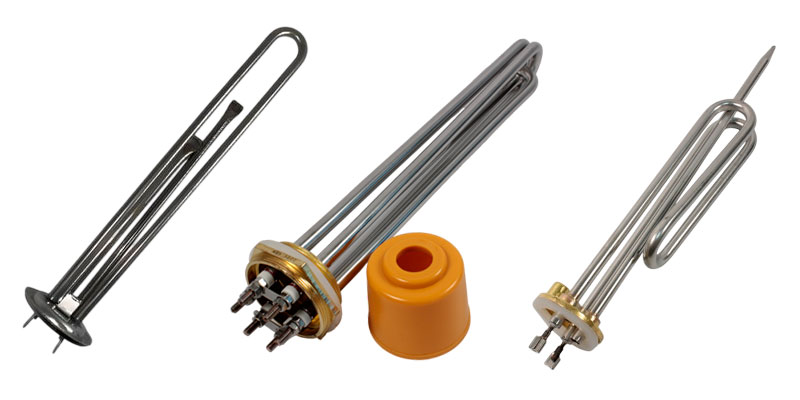

Виды блоков трубчатых электронагревателей (ТЭНБ)

ТЭНы являются важным элементом систем водоподготовки промышленных котельных, обеспечивая необходимые температурные условия для хранения, обработки и подготовки воды перед ее использованием в котельном оборудовании.

Часто задаваемые вопросы:

Итог

ТЭНы играют важную роль в системах водоподготовки промышленных котельных, обеспечивая необходимые температурные режимы для подготовки воды, работы деаэраторов и нагрева технологических растворов. Эффективность и срок службы электронагревателей зависят от правильного подбора их характеристик, соответствия материалу рабочей среды и соблюдения требований эксплуатации.

Ключевыми факторами надежной работы ТЭНов являются качество подготовляемой воды, предотвращение образования накипи и коррозии, а также регулярное техническое обслуживание. Комплексный подход к выбору и эксплуатации нагревателей позволяет повысить эффективность процессов водоподготовки, снизить эксплуатационные затраты и обеспечить стабильную работу котельного оборудования.
